glyq.ybzhan.cn仪表网旗下某城市交通枢纽地带，日均车流量巨大，是名副其实的"城市动脉"。
然而，这条道路此前已进行过多次修补作业——局部修补区块、加铺层边缘、新旧沥青接缝、混凝土与沥青过渡带……这些"补丁"在路面上清晰可见，纹理、颜色和平整度与周边原路面存在明显差异。
这背后，是无数城市道路共同点：
反复修，反复坏：表面裂缝填了，底下空洞还在；加铺了一层又一层，路基却在悄悄"掏空"
看不见的病害致命：脱空、分层、非密实等隐蔽缺陷，传统检测手段难以精准定位
施工质量难追溯：多次修补叠加，原始结构信息混乱。
交通压力与检测效率的矛盾：枢纽地带封路检测成本高，必须"快、准、狠"地找出问题
"路面上的裂缝只是冰山一角，真正的危险藏在你看不见的地方。"
路面结构层：大面积"内伤"暴露
面对这一复杂工况，专业检测单位采用了GS9000多通道三维探地雷达进行全方面无损探测。检测人员通过雷达深度切片和B扫图，实时洞察地下结构：

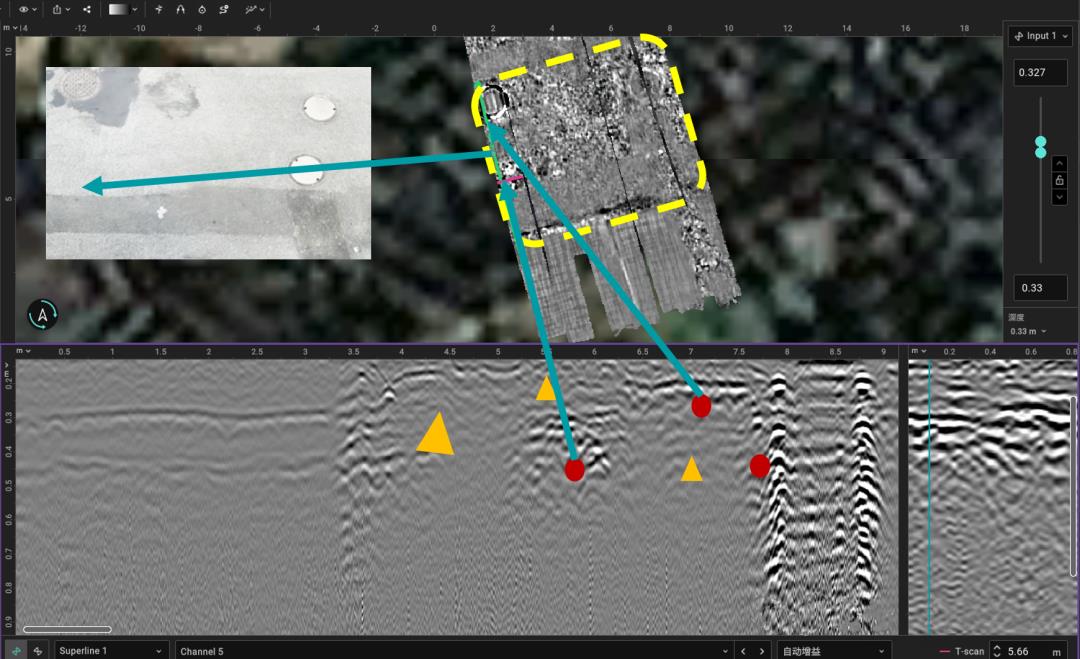

8厘米深度处：出现大面积典型脱空信号（高振幅、清晰边界）和非密实信号（杂乱、不连续），主要分布于60厘米深度以内。
红色圆形表示：脱空信号
黄色三角形表示：非密实信号
该区域可能经历过多次破损与修复，且修复效果不佳。表面看着"缝缝补补"，实则内部"千疮百孔"。如果能在修补前就做这样的深度体检，修复方案能"对症下药"。

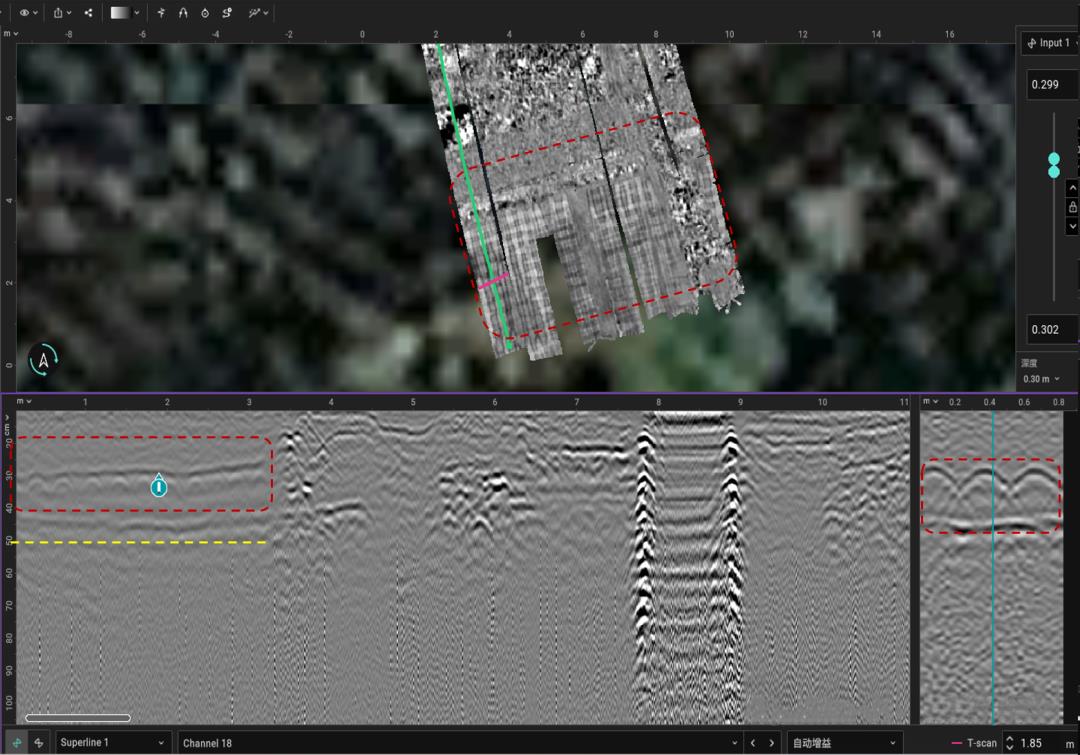

雷达图像清晰识别：检测区域深度约30厘米处（红框处部分）存在纵横交错的钢筋网，其下方约42厘米（黄虚线处）处可见明显分层反射信号。
推测施工时先铺设了约10厘米厚的混凝土层，再布设钢筋网。
井盖周边：金属 vs 混凝土，隐患各不同
除了整体结构，检测小组还对井盖周边和地下管网进行了详细探测：

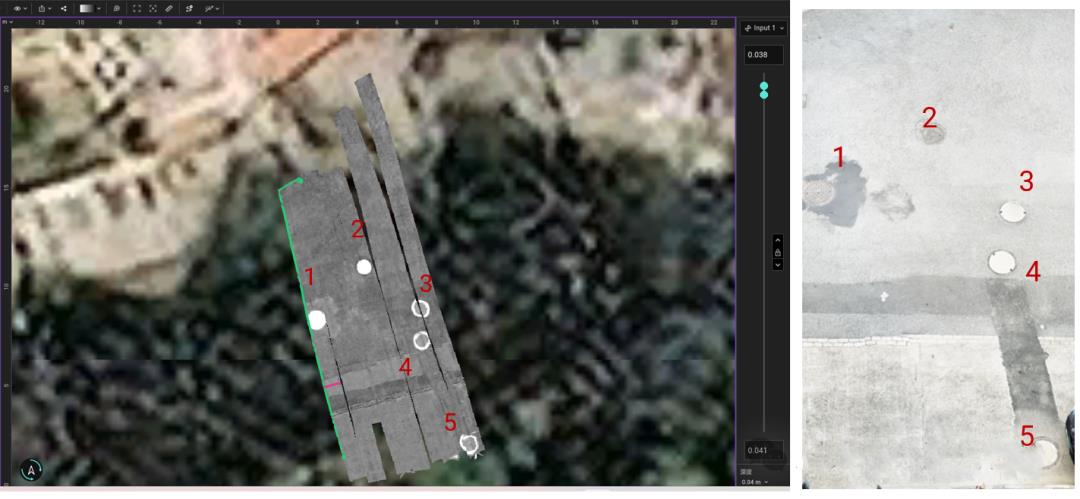

雷达图像准确识别了5个市政井盖（2个金属，3个混凝土）
其中1号金属井盖边缘存在强反射信号，结合施工痕迹，推断其下方存在脱空，没修复好；而2号井盖则状态良好。
混凝土井盖：3至5号为混凝土，雷达图显示为空心结构。
其中4号混凝土井盖下方初步推测为竖井底板反射信号（黄框标记）的分析，再通过雷达信号双程走时计算其深度，记录走时为18.6 纳秒，代入如下深度计算公式，计算得出深度约为2.79米。
其中 c 为真空中光速（0.3米/纳秒）
t 为双程走时（18.6纳秒）
ε? 为介质相对介电常数（空气取1）
地下管网：金属管线精准定位
在深度约40厘米处，成功识别出一处金属管道的反射信号，避免了未来施工可能造成的破坏。

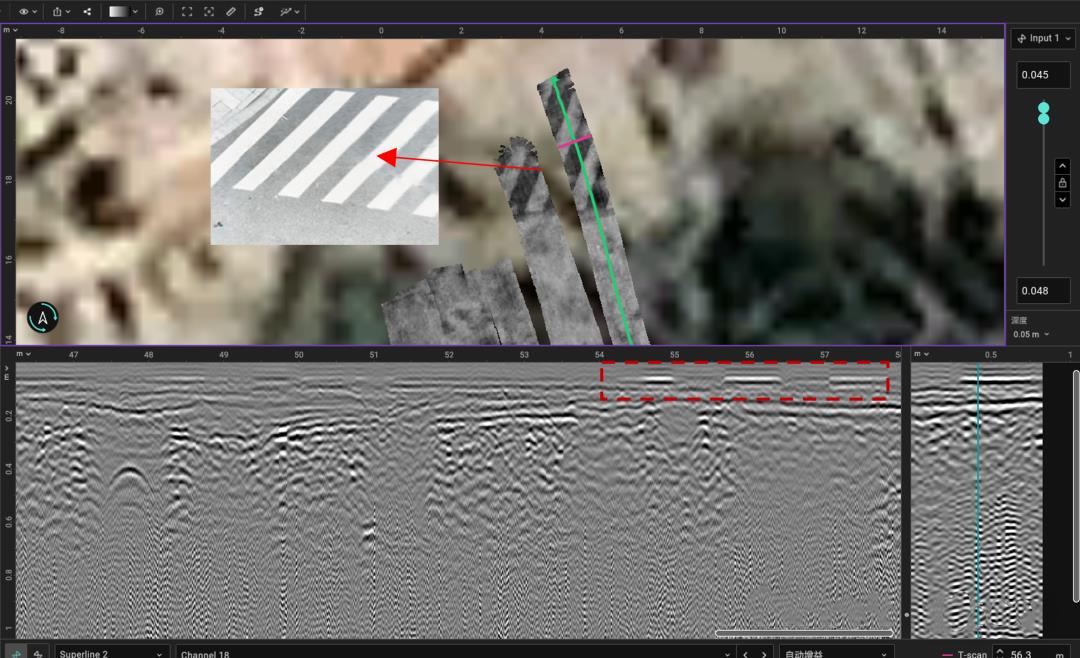

同时发现砖块、斑马线等浅层干扰源，均被准确区分。
检测小组完成全部任务后，整理出一份详尽的检测报告，包含原始雷达图、深度切片、B扫图及问题分析。报告指出，该路段下方存在较多脱空及非密实区域，可能对道路耐久性与结构构成潜在风险。
当地相关部门在收到报告后，对检测单位的工作给予高度评价，并迅速制定修复方案，确保道路畅通。
本次检测所采用的GS9000展现了三维探地雷达在城市道路检测中的能力。除此之外也有其它检测设备，助力城市基础设施的科学管理：
1.A1040 MIRA 3D PRO混凝土断层扫描仪
具备高分辨率与高达6米的探测能力，适用于检测混凝土内部质量，支持三维成像与自动缺陷识别，大幅提升检测效率与准确性。
2.GP8800 高性能探地雷达
超宽频覆盖（400–6000 MHz），一次扫描兼顾高分辨率与可观穿透深度（65cm），现场即可直观查看脱空、非密实区域的空间分布，无需等待后处理。
城市道路不仅是交通通道，更是城市运行的生命线。通过高科技手段实现“早发现、早预警、早治理”，才能真正实现从“被动维修”到“主动预防”的转变。
